Pilas de protocolos de red Sibros

Permita una comunicación fluida y confiable entre las ECU de los vehículos, simplificando el diagnóstico, las actualizaciones y el control con una flexibilidad independiente de la plataforma y con el menor consumo de memoria del sector.

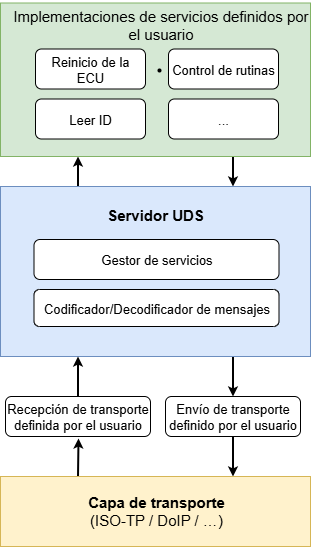

Servidor UDS

La pila de servidores C99 Sibros UDS implementada es una solución sólida para el protocolo ISO 14229 (UDS), que normalmente se integra con el gestor de arranque y/o la aplicación de una unidad de control electrónico (ECU).

Diseño independiente de la plataforma: Modular e independiente del sistema operativo para su uso en diversas ECU.

Servicios personalizables: Implementación flexible con servicios configurables para ahorrar espacio flash.

Opciones de la capa de transporte: Soporta ISO-TP o DoIP.

Extensiones específicas del usuario: Permite enviar y recibir llamadas de mensajes para una funcionalidad personalizada.

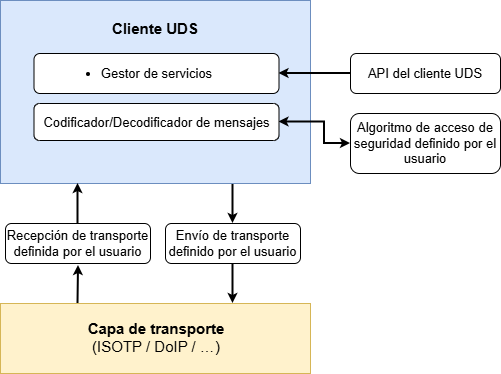

Cliente UDS

El Sibros UDS Client es una solución flexible diseñada para cumplir con los requisitos específicos de los usuarios, con una capa de transporte personalizable y una arquitectura modular independiente de la plataforma.

Diseño independiente de la plataforma: Portátil en todos los dispositivos, desde PC hasta sistemas embebidos con limitaciones de memoria.

Capa de transporte personalizable: Implementación flexible compatible con ISO-TP o DoIP.

API fácil de usar para desarrolladores: Fácil integración con documentación detallada para el uso programático del servicio UDS.

Extensiones específicas del usuario: Permite el manejo personalizado de mensajes mediante llamadas de envío y recepción.

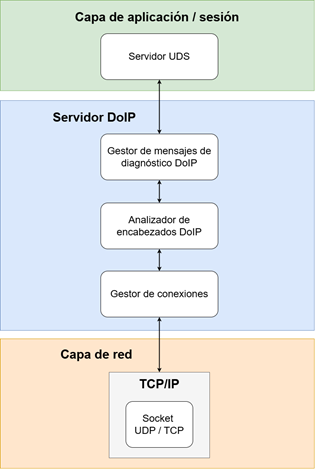

Servidor DoIP

La solución de servidor de diagnóstico por IP (DoIP) de Sibros permite una comunicación fluida entre las herramientas de diagnóstico y las ECU del vehículo mediante protocolos IP, que cumplen con las normas ISO 13400-2:2010 e ISO 13400-2:2012.

Comunicación flexible: La interfaz de socket UDP y TCP se puede configurar para cualquier pila TCP/IP, como LwIP.

Integración perfecta con UDS: Se integra fácilmente con un servidor UDS en aplicaciones o bootloaders a través de DoIP.

Funcionalidad de puerta de enlace: Diagnóstico UDS para dispositivos descendentes mediante una única conexión TCP/IP. (Aún no se admite, en la hoja de ruta).

Preintegrado en Sibros UDS Bootloader: Integración lista para usar con el gestor de arranque Sibros UDS.

Alcance de diagnóstico mejorado: Simplifica el diagnóstico del vehículo al unir las herramientas externas y las ECU integradas en el vehículo.

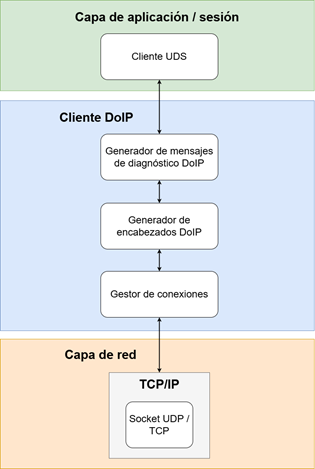

Cliente DoIP

La solución de cliente de diagnóstico por IP (DoIP) de Sibros permite enviar solicitudes de DoIP que cumplen con las normas ISO 13400-2:2010 (0x1), ISO 13400-2:201e ISO 13400-2:2019.

Comunicación flexible: La interfaz de socket UDP y TCP se puede configurar para cualquier pila TCP/IP, como LwIP.

Integración perfecta con UDS: Se integra fácilmente con un cliente UDS.

Preintegrado en el cliente UDS de Sibros: Integración lista para usar con el cliente UDS de Sibros.

Alcance de diagnóstico mejorado: Simplifica el diagnóstico del vehículo al unir las herramientas externas y las ECU integradas en el vehículo.

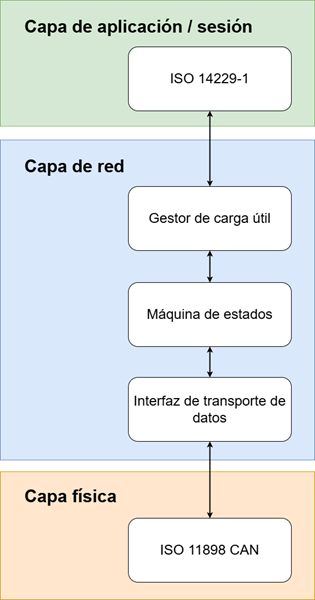

Descripción general de ISO-TP

El módulo ISO-TP de Sibros permite una comunicación fluida entre los sistemas de nivel superior y los controladores CAN, lo que amplía la capacidad de CAN para gestionar cargas útiles de más de 8 bytes, hasta 4095 bytes por mensaje.

Manejo eficiente de la carga útil: Segmenta y gestiona automáticamente grandes cargas útiles según la norma ISO 15765-2.

Modos flexibles: Admite operaciones de bloqueo y no bloqueo para diversos casos de uso.

Fácil integración: API para la integración en cualquier sistema CAN basado en C o C++.

Compatibilidad versátil: Funciona con cualquier controlador CAN C o C++ para una conectividad perfecta.

Administración de máquinas estatales: La máquina de estado integrada gestiona la secuenciación de eventos según los estándares ISO-TP.
