مكدسات بروتوكولات شبكة Sibros

قم بتمكين الاتصال السلس والموثوق عبر وحدات التحكم الإلكترونية في السيارة، وتبسيط عمليات التشخيص والتحديثات والتحكم بمرونة مستقلة عن النظام الأساسي مع أقل مساحة ذاكرة في الصناعة.

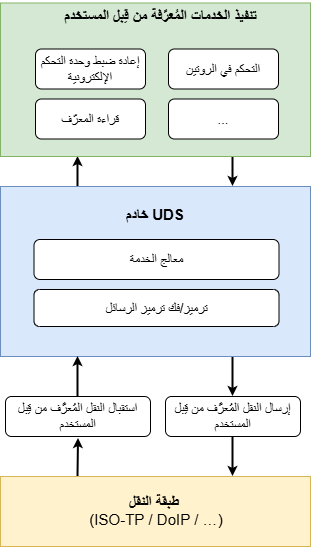

خادم يو إس دي

يُعد مكدس خادم C99 Sibros UDS حلاً قويًا لبروتوكول ISO 14229 (UDS)، والذي يتم دمجه عادةً مع أداة تحميل التشغيل و/أو تطبيق وحدة التحكم الإلكترونية (ECU).

تصميم لا يعتمد على المنصة: تركيبي ومستقل عن نظام التشغيل للاستخدام على وحدات التحكم الإلكترونية المتنوعة.

خدمات قابلة للتخصيص: تنفيذ مرن مع خدمات قابلة للتكوين لتوفير مساحة الفلاش.

خيارات طبقة النقل: يدعم ISO-TP أو DoIP.

ملحقات خاصة بالمستخدم: يتيح إرسال/استقبال عمليات رد المكالمات للحصول على وظائف مخصصة.

عميل الولايات المتحدة

يعد عميل Sibros UDS حلاً مرنًا مصممًا لتلبية المتطلبات الخاصة بالمستخدم، مع طبقة نقل قابلة للتخصيص وبنية معيارية لا تعتمد على النظام الأساسي.

تصميم لا يعتمد على المنصة: محمول عبر الأجهزة، من أجهزة الكمبيوتر إلى الأنظمة المضمنة ذات الذاكرة المحدودة.

طبقة النقل القابلة للتخصيص: تنفيذ مرن يدعم ISO-TP أو DoIP.

واجهة برمجة تطبيقات صديقة للمطورين: سهولة التكامل مع الوثائق التفصيلية لاستخدام خدمة UDS البرمجية.

الإضافات الخاصة بالمستخدم: يسمح بمعالجة الرسائل المخصصة عبر إرسال واستقبال عمليات رد الاتصال.

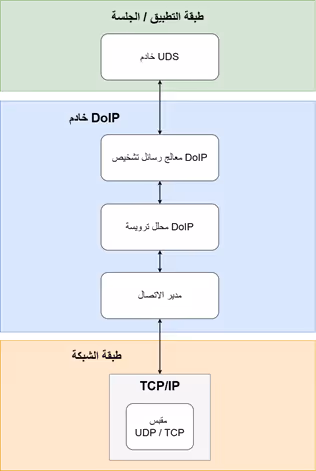

خادم بروتوكول الإنترنت

يتيح حل خادم التشخيص عبر بروتوكول الإنترنت (DoIP) من Sibros الاتصال السلس بين أدوات التشخيص ووحدات التحكم الإلكترونية داخل السيارة باستخدام بروتوكولات IP المتوافقة مع ISO 13400-2:2010 و ISO 13400-2:2012.

التواصل المرن: يمكن تكوين واجهة مقبس UDP وTCP لأي مكدس TCP/IP مثل LWip.

تكامل سلس مع UDS: يتكامل بسهولة مع خادم UDS في التطبيقات أو برامج تحميل التشغيل عبر DoIP.

وظيفة البوابة: تشخيصات UDS للأجهزة النهائية عبر اتصال TCP/IP واحد. (غير مدعوم حتى الآن، في خارطة الطريق).

مدمج مسبقًا في أداة تحميل Sibros UDS: التكامل خارج الصندوق مع أداة تحميل التشغيل Sibros UDS.

الوصول التشخيصي المحسن: يبسط تشخيص السيارة من خلال ربط الأدوات الخارجية بوحدات التحكم الإلكترونية داخل السيارة.

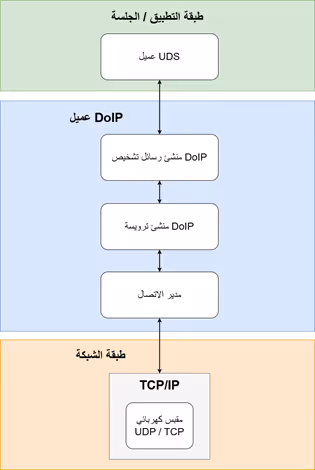

عميل بروتوكول الإنترنت

يتيح حل عميل التشخيص عبر بروتوكول الإنترنت (DoIP) من سيبروس القدرة على إرسال طلبات DoIP المتوافقة مع ISO 13400-2:2010 (0x1)، ISO 13400-2:2012، ISO 13400-2:2019.

التواصل المرن: يمكن تكوين واجهة مقبس UDP وTCP لأي مكدس TCP/IP مثل LWip.

تكامل سلس مع UDS: يتكامل بسهولة مع عميل UDS.

مدمج مسبقًا في عميل Sibros UDS: التكامل خارج الصندوق مع عميل Sibros UDS.

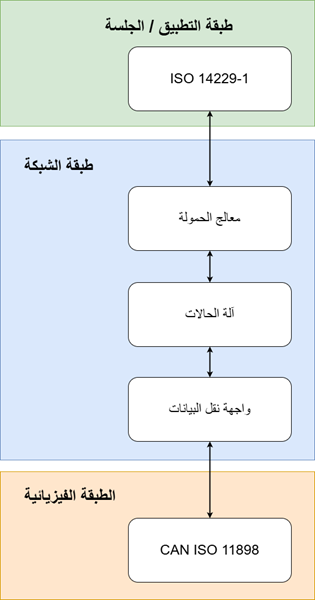

نظرة عامة على ISO-TP

تتيح وحدة Sibros ISO-TP الاتصال السلس بين الأنظمة ذات المستوى الأعلى وبرامج تشغيل CAN، مما يوسع قدرة CAN على التعامل مع الحمولات التي تتجاوز 8 بايت، حتى 4095 بايت لكل رسالة.

معالجة فعالة للحمولة: يقوم تلقائيًا بتقسيم وإدارة الحمولات الكبيرة وفقًا لمعيار ISO 15765-2.

الأنماط المرنة: يدعم كلاً من عمليات الحظر وعدم الحظر لحالات الاستخدام المتنوعة.

سهولة الدمج: API للاندماج في أي نظام C أو C ++ CAN.

التوافق متعدد الاستخدامات: يعمل مع أي برنامج تشغيل C أو C ++ CAN للاتصال السلس.

إدارة آلة الدولة: يتعامل جهاز الحالة المدمج مع تسلسل الأحداث وفقًا لمعايير ISO-TP.
